第8話 全段直結全段差動OTLアンプ製作は世界で初めてかも！

電源部へ電源回路を組み込み完了しました。

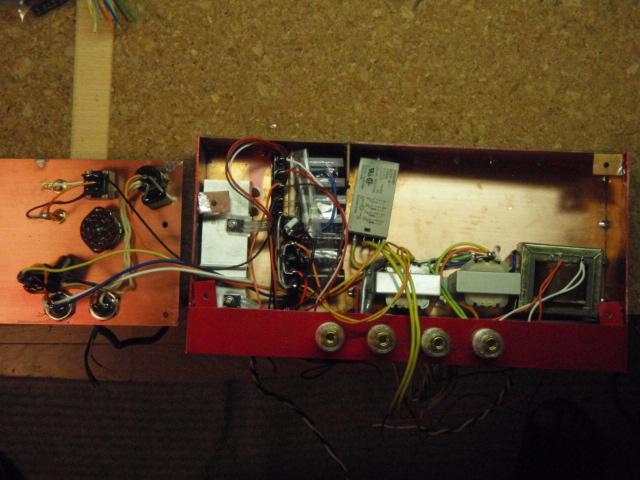

画像中央付近は電解コンデンサ数個とダイオードの集積ブロックで、その左側が初段管用の定電圧回路のトランジスタのヒートシンク、右側がＢ＋電圧を遅延してＯＮにするタイマーと電源ＯＦＦ後に冷却ファンを遅延してＯＦＦするタイマーです。タイマーはオムロンのＨ３Ｙ、コイル電圧はＡＣ１００Ｖタイプを２個使用します。その右下のトランス群はは初段管のヒーター電圧ＡＣ１２Ｖ用、スピーカ保護回路用、冷却ファン用の３個で、その上の空間は保護回路を組み込む予定です。画像の左は電源部のフタです。フタ面には電源スイッチ、ヒューズ、１００Ｖ入力コネクタ、１００Ｖ＝１００Ｖトランスからのコネクタ、入力ピン、入力ＯＦＦのスイッチ、出力インピーダンス切り替えセレクタスイッチを配置しています。

コンデンサの集積ブロックはＤＣ４００Ｖ近辺の高電圧も印加されますので、他の配線に接触しないように保護カバーを作成し、プッシュリベットで固定します。ダイオードや抵抗などのリード部も接触の可能性がある所はテフロンチューブなどを使用します。

今回使用している電源の電解コンデンサは４７μＦ/４００ｖタイプと１００μＦ/２５０Ｖタイプです。ともにφ１３×３０ｍｍ程の大きさです。この小ささや低価格化が無ければ、定電流ダイオードの出現とも相まって今回のアンプの実現も無かったでしょう。電子部品業界の努力に感謝しています

電源部は左右個別にしました。友人宅でＬＵＸのＭＢ８８という「モノラルアンプ２台でステレオ再生」した時にＭＱ６０でＪＡＺＺベースの定位が中央だったのが、左スピーカから出て来たのはビックリでした。そして、その音はくっきりしていました。最高の音色のアンプを設計しているのですから、電源回路を２セットそなえる贅沢をしてみたいと思います。(^^)b
