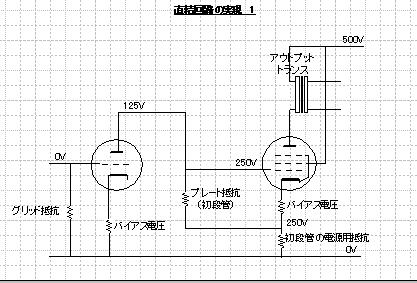

第4話 直結回路の実現_1

イメージ 1

この回路は、なんとなく2000年の正月休みに考え出して、実際、アンプを組んだ回路ですが、以前から以外とこの回路で、作成している人も多いようです。なかなか良い音の直結アンプが出来ますが、デメリットがあります。
―蘆粉浜僂療展四冂餽海数kΩとなりますが、発熱が半端じゃありません
直結の運命とも言えますが、出力段のプレート電圧がかなりの高電圧になります。初段管の電源用の抵抗で作る電圧を250Vではなく、150V位に落としたり、6BM8など低電圧で駆動できる出力管を選択したりと工夫が必要です。
でも部品点数も少ない簡単な回路で直結が実現が出来るのは、非常なメリットです
